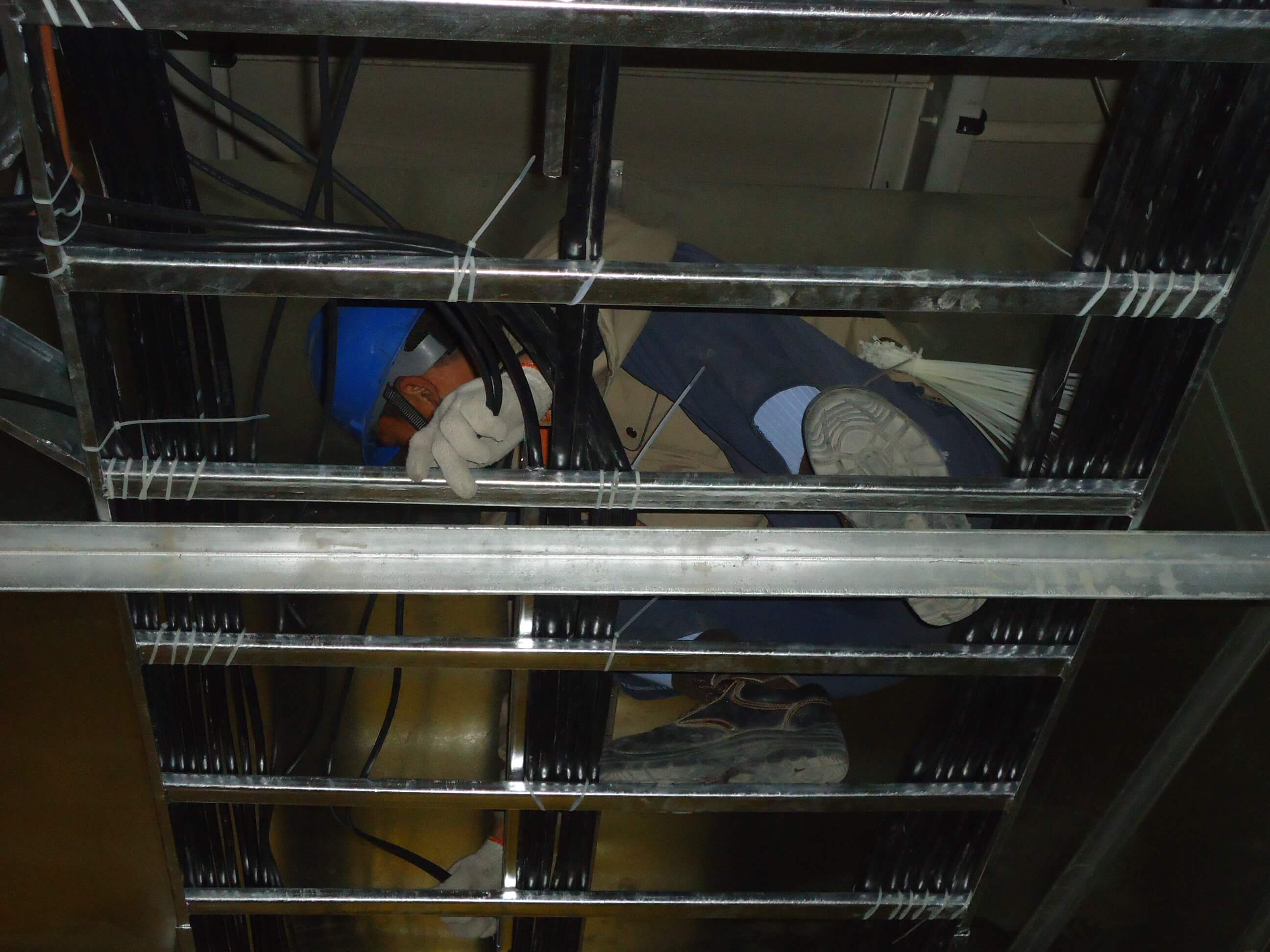

電源電纜敷設
電源電纜敷設
3.1 管內穿線：導線選擇
① 應根據設計圖紙選擇導線，嚴禁擅自改變導線規格、型號。
② 為保證施工方便，線口至配電箱、盤總開關的一段干線回路及各用電支路應按色標要求分色：L1為黃色，L2為綠色，L3為紅色，N（中性線）為淡藍色，PE（保護線）為綠／黃雙色線，開關控制線為白色。
③ 直流線路中：正*為棕色，負*為藍色，接地中線為淡藍色。
④ 顏色標記可用規定的顏色或用*緣導體的*緣顏色標記在導體的全部長度上，也可標記在所選擇的易識別的位置上（如：端部或可接觸到的部位）。
3.2 穿線
①穿線前，先將管子用布進行清掃，避免管內的臟物污染導線；穿線前應先穿好帶線，帶好護口。
② 導線在管內不得扭結、接頭、斷線、背扣，嚴禁出現死彎。
③ 接線盒、開關盒、插座盒及燈頭盒內導線預留長度應為150mm。配電箱內導線的預留長度為配電箱體周長的1/2。出戶線的預留長度為1.5m。
④ 為保證截流導體良好的散熱性，導線外徑總截面積不應超過管內面積的 40%，線槽內導線的截面積不應超過線槽面積的20%，且不宜超過30根。
⑤ 導線在變形縫、伸縮縫處，補償裝置應靈活自如，導線應留有一定的余度。
⑥ 同一交流回路的導線必須穿在同一管內；不同回路、不同電壓和交流與直流的導線，不得穿入同一管內，但以下幾種情況除外：
⑦ 標稱電壓為50V以下的回路；
⑧ 同一設備或同一流水作業線設備的電力回路和無特殊干擾要求的控制回路；
⑨ 在任何情況下，導線均不得明露（金屬軟管的保護地線除外），箱盒須用蓋板封閉，蓋板螺絲齊全緊固。
3.3 導線的連接
① 壓線帽壓接法
- 要根據導線線徑壓接根數選擇適當?shù)膲壕€帽規格。
- 導線剝削后，要清除氧化膜，將線芯插入壓線帽內，若填不實，可將線芯折回頭，填滿為止，線芯必須插到底，導線*緣層與壓線帽平齊。
- 必須用專用的壓線鉗壓接，要依據壓接根數和壓線帽規格選擇適當?shù)囊X模數，以防止不到位虛接或受力過大線芯受損、變形。
連接導線要從兩端插入，各插入到一半處，用壓接鉗和壓模壓實，壓接模數的深度應與套管的尺寸相對應。
③ 導線與平壓式接線柱連接
單股導線壓接在螺絲上，可不涮錫，根據螺絲的大小煨圈，一定要做滿圈，不應反圈壓接，不能開口，壓接牢固，盤圈開口不得大于2mm。建議一根接線柱壓接一根導線，同一接線柱上不得壓接２根以上的導線，多根單芯導線壓接在同一根接線柱上時，導線之間必須用平墊隔離開或在接線柱正反面分別壓接，并應采用涮接線鼻子法壓接。
多芯硬線，可采用壓接或涮接線鼻子與接線柱連接，要保證接線柱與線鼻子匹配，彈簧墊、平墊齊全。
3.4 線路檢查及*緣搖測
線路的*緣搖測一般選用500V，量程為1～500MΩ表線路的*緣阻值不小于0.5MΩ。動力線路的*緣電阻值不小于1MΩ。
