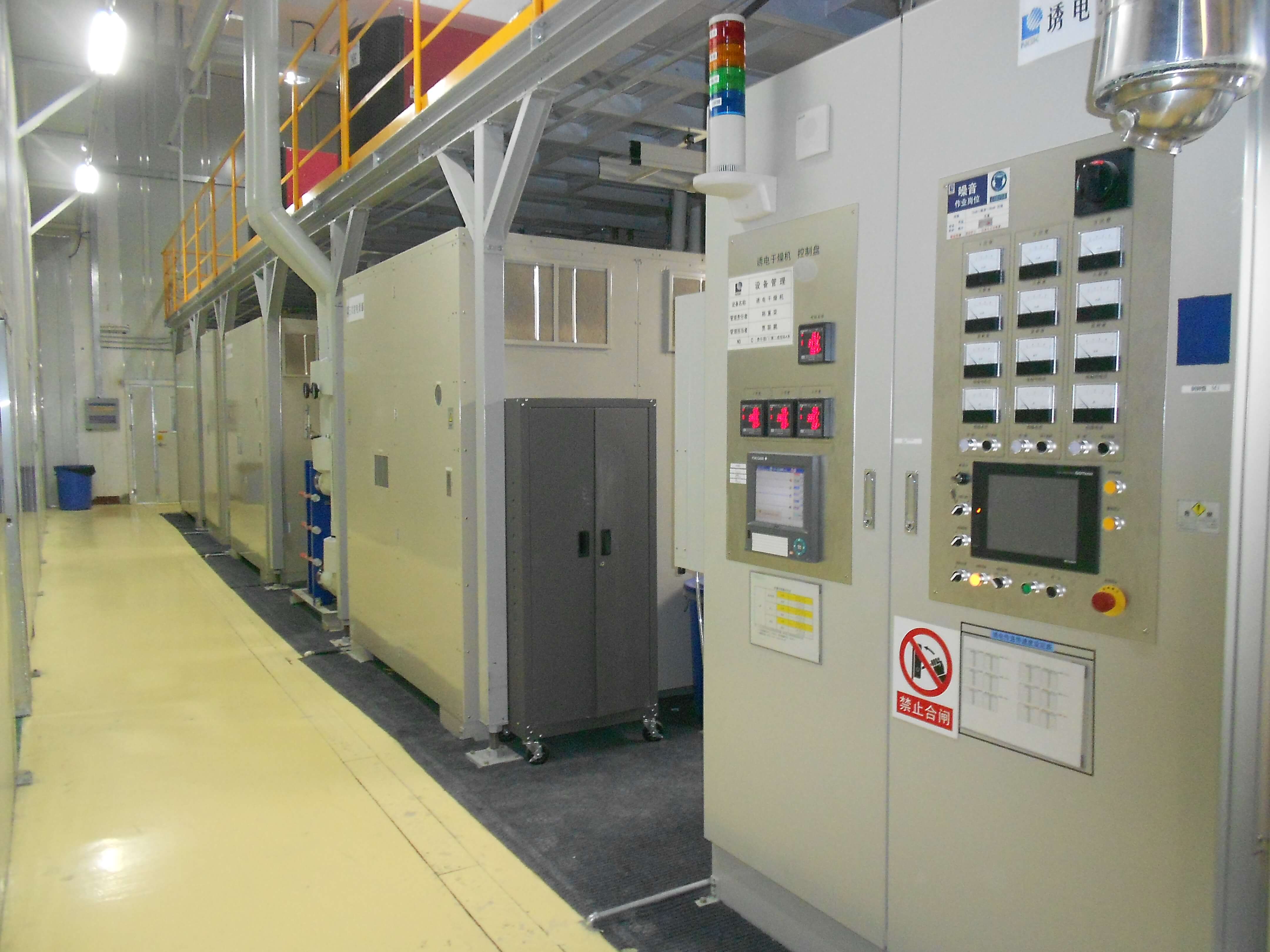

工業配電盤安裝
配電柜設備安裝
4.1配電柜的材料要求
① 柜體外形尺寸方正，周邊平整無損傷，油漆無脫落，柜體有一定機械強度，二次底板厚度不小于1.5mm，柜內儀表、控制元件齊全，安裝牢固，布置合理滿足電氣間距與爬電距離要求，接線質量符合規范要求。
② 二次板、帶電器設備的門、柜體上均應焊有接地螺絲，柜上部進線處和下部接線端子處，尤其是進出多芯電纜時，要預留足夠的空間以保證外接導線，多芯電纜分開線芯的接線空間。配電柜下部端子排，離地宜大于350mm。
③ 基礎槽鋼不得用電氣焊開孔，所有使用的配件必須為鍍鋅件。
4.2. 配電柜的布置及安裝要點
① 配電室內不應有其它的管道通過，室內的暖氣管道不應有閥門，管道與散熱器的連接采用焊接。
② 成排配電柜的長度超過6m時，柜后的通道應有兩個通向本室或其它房間的出口，出口應布置在通道的兩側，兩出口之間的距離超過 15m時，其間還應增加出口。
③ 低壓配電柜的平面位置應按圖施工，標準層豎井內的空間位置應按統一標準尺寸控制，為了安全和操作方便，不應安裝于門后或妨礙操作的設備旁。
④ 單獨柜（盤）只找柜面和側面的垂直度。成列柜（盤）各臺就位后，先找正兩端的柜，再從柜下至上 2/3高的位置繃上小線，逐臺找正，如柜不標準，以柜面為準。找正時采用0.5mm鐵片進行調整，每處墊片*多不能超過３片。然后按固定螺孔尺寸，在基礎型鋼架上用手電鉆鉆孔。一般若無要求時，低壓柜鉆Φ12.2孔，高壓柜鉆Φ16.2孔，分別用M12、M16鍍鋅螺絲固定。
⑤ 成排配電柜，柜與柜之間應用螺栓進行固定，根據柜的高度不同，選擇相應的固定點，以保證配電柜的穩固性。
